Характеристики
Характеристики
—
Основные технические характеристики
| Название | Значение |
|---|---|
| Параметры измеряемой жидкости: | |
| Температура измеряемой среды | +5…+150 °С |
| Давление измеряемой среды | не более 2,5 МПа |
| Электропроводность | не менее 200 мкСм/м |
| Параметры прибора: | |
| Погрешность измерения | ±1 % |
| Диапазон измерения | 0,0064…4524,0 м?/ч |
| Диаметр ПП | DN 15…400 мм |
| Технологическое присоединение | фланцевое |
| Футеровка ПП | фторопласт Ф-4 |
| Материал электродов ПП | нержавеющая сталь, hastelloy C, тантал, титан. |
| Исполнение ИБ | моноблок |
| Индикация ИБ | светодиодная индикация на корпусе |
| Выходные сигналы | импульсный с нормированным весом импульса (л/имп) |
| Напряжение питания | 12 В |
| Исполнение оболочки по ГОСТ 14254: первичный преобразователь / измерительный блок |
IP65 / IP65 |
Минимальный, переходный, наибольший расходы указаны в Таблице 1.
Таблица 1.
| Dу, мм | Qнаим, м3/ч | Qп1, м3/ч | Qп2, м3/ч | Qнаиб, м3/ч |
|---|---|---|---|---|
| 15 | 0,0064 | 0,026 | 0,064 | 6,40 |
| 20 | 0,0113 | 0,045 | 0,113 | 11,30 |
| 25 | 0,0176 | 0,070 | 0,176 | 17,60 |
| 32 | 0,0290 | 0,116 | 0,290 | 29,00 |
| 40 | 0,0450 | 0,180 | 0,450 | 45,00 |
| 50 | 0,0710 | 0,284 | 0,710 | 71,00 |
| 65 | 0,1180 | 0,472 | 1,180 | 118,00 |
| 80 | 0,1810 | 0,724 | 1,810 | 181,00 |
| 100 | 0,2840 | 1,136 | 2,840 | 284,00 |
| 150 | 0,6360 | 2,544 | 6,360 | 636,00 |
| 200 | 1,1300 | 4,520 | 11,300 | 1130,00 |
| 250 | 1,7600 | 7,000 | 17,680 | 1768,00 |
| 300 | 2,5440 | 10,180 | 25,440 | 2544,00 |
| 400 | 4,5240 | 18,100 | 45,240 | 4524,00 |
Где:
Dу – диаметр условного прохода ПП;
Qнаим – минимальный расход;
Qп1 и Qп2 – переходные расходы;
Qнаиб – наибольший расход;
- пределы допускаемой основной относительной погрешности ? расходомера в зависимости от диапазона измеряемого расхода:
- Qп2 ? Q ? Qнаиб должен составлять ±1 %;
- Qп1 ? Q < Qп2 должен составлять ±2 %;
- Qнаим ? Q < Qп1 должен составлять ±4 %.
расходомер может выводить на индикатор измерительного блока и (или) через импульсный выход на внешние устройства параметры, указанные в Таблице 2.
Таблица 2
| Параметры | Через импульсн. выход |
|---|---|
| объем жидкости, V (м3) | + |
| время наработки, t (ч) | |
| объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %) | + |
| объемный (мгновенный) обратный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус») | + |
| вес импульса, ps (л/имп) |
Купить расходомер РСЦ КП10 по цене производителя
Назначение

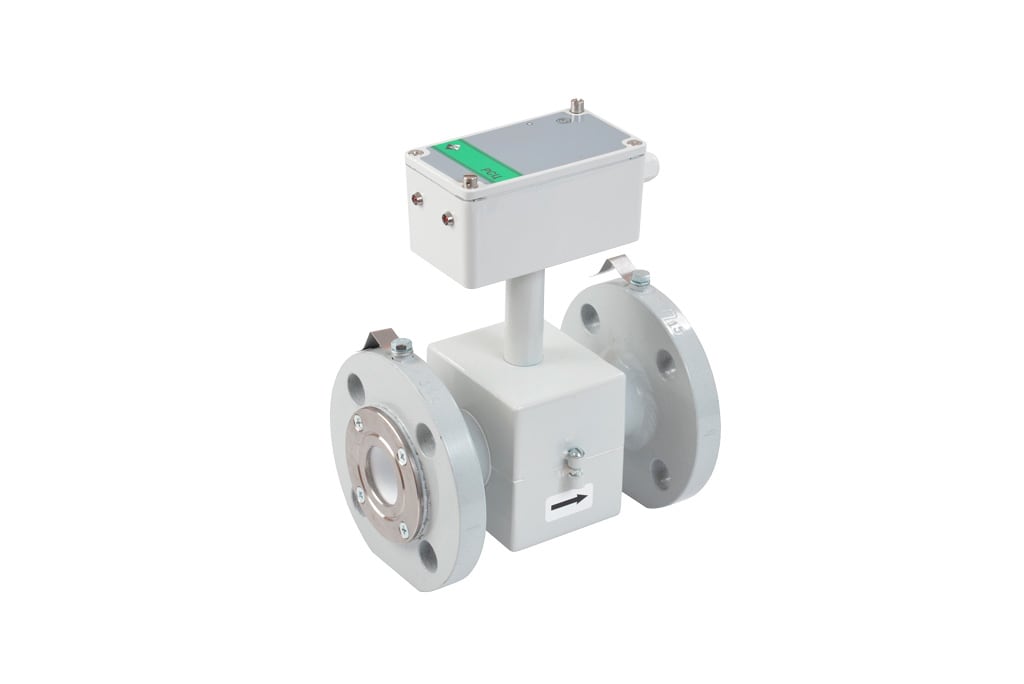

Расходомер электромагнитный РСЦ КП10 исполнение моноблочное с импульсным выходом, фланцевое соединение для измерения прямого и реверсного расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной неагрессивной жидкости (вода питьевая, вода теплотехническая, другое).
Область применения
Прибор применяется для технологического и коммерческого учета как самостоятельный расходомер с дополнительным вычислителем или контроллером, так и в составе комбинированных и составных теплосчётчиков.
Принцип работы и описание
- Принцип работы расходомера основан на законе электромагнитной индукции.
- Состав изделия:
- первичный преобразователь (ПП);
- измерительный блок (ИБ) с импульсным выходом;
- блок питания.
Особенности
- окружающая температура, -10…+50°С;
- измерение прямого и реверсного расхода;
- измерение расхода агрессивных сред (кислоты, щелочи);
- отсутствие движущихся частей и потери давления;
- светодиодная индикация:
- наличие питания
- наличие расхода
- расходомер может выводить через импульсный выход на внешние устройства параметры:
- объем жидкости, V (м3, л)
- объемный (мгновенный) прямой или обратный расход жидкости, Q (м3/ч; л/мин; %)
- межповерочный интервал 4 года
- гарантийный срок 36 месяцев
- расходомер может выводить на индикатор измерительного блока и (или) через импульсный выход на внешние устройства параметры, указанные в Таблице 2.
Таблица 2
| Параметры | Через импульсн. выход |
|---|---|
| объем жидкости, V (м3) | + |
| время наработки, t (ч) | |
| объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %) | + |
| объемный (мгновенный) обратный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус») | + |
| вес импульса, ps (л/имп) |
Документы
Основные технические характеристики
| Название | Значение |
|---|---|
| Параметры измеряемой жидкости: | |
| Температура измеряемой среды | +5…+150 °С |
| Давление измеряемой среды | не более 2,5 МПа |
| Электропроводность | не менее 200 мкСм/м |
| Параметры прибора: | |
| Погрешность измерения | ±1 % |
| Диапазон измерения | 0,0064…4524,0 м?/ч |
| Диаметр ПП | DN 15…400 мм |
| Технологическое присоединение | фланцевое |
| Футеровка ПП | фторопласт Ф-4 |
| Материал электродов ПП | нержавеющая сталь, hastelloy C, тантал, титан. |
| Исполнение ИБ | моноблок |
| Индикация ИБ | светодиодная индикация на корпусе |
| Выходные сигналы | импульсный с нормированным весом импульса (л/имп) |
| Напряжение питания | 12 В |
| Исполнение оболочки по ГОСТ 14254: первичный преобразователь / измерительный блок |
IP65 / IP65 |
Минимальный, переходный, наибольший расходы указаны в Таблице 1.
Таблица 1.
| Dу, мм | Qнаим, м3/ч | Qп1, м3/ч | Qп2, м3/ч | Qнаиб, м3/ч |
|---|---|---|---|---|
| 15 | 0,0064 | 0,026 | 0,064 | 6,40 |
| 20 | 0,0113 | 0,045 | 0,113 | 11,30 |
| 25 | 0,0176 | 0,070 | 0,176 | 17,60 |
| 32 | 0,0290 | 0,116 | 0,290 | 29,00 |
| 40 | 0,0450 | 0,180 | 0,450 | 45,00 |
| 50 | 0,0710 | 0,284 | 0,710 | 71,00 |
| 65 | 0,1180 | 0,472 | 1,180 | 118,00 |
| 80 | 0,1810 | 0,724 | 1,810 | 181,00 |
| 100 | 0,2840 | 1,136 | 2,840 | 284,00 |
| 150 | 0,6360 | 2,544 | 6,360 | 636,00 |
| 200 | 1,1300 | 4,520 | 11,300 | 1130,00 |
| 250 | 1,7600 | 7,000 | 17,680 | 1768,00 |
| 300 | 2,5440 | 10,180 | 25,440 | 2544,00 |
| 400 | 4,5240 | 18,100 | 45,240 | 4524,00 |
Где:
Dу – диаметр условного прохода ПП;
Qнаим – минимальный расход;
Qп1 и Qп2 – переходные расходы;
Qнаиб – наибольший расход;
- пределы допускаемой основной относительной погрешности ? расходомера в зависимости от диапазона измеряемого расхода:
- Qп2 ? Q ? Qнаиб должен составлять ±1 %;
- Qп1 ? Q < Qп2 должен составлять ±2 %;
- Qнаим ? Q < Qп1 должен составлять ±4 %.
расходомер может выводить на индикатор измерительного блока и (или) через импульсный выход на внешние устройства параметры, указанные в Таблице 2.
Таблица 2
| Параметры | Через импульсн. выход |
|---|---|
| объем жидкости, V (м3) | + |
| время наработки, t (ч) | |
| объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %) | + |
| объемный (мгновенный) обратный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус») | + |
| вес импульса, ps (л/имп) |
