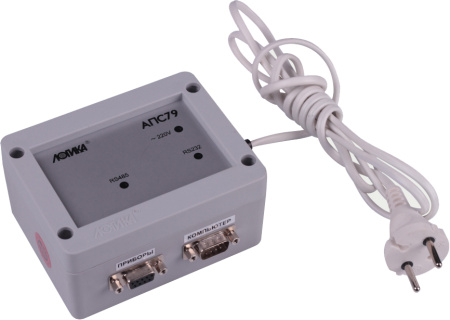

Адаптер АПС79

Адаптер АПС79 позволяет подключить компьютер по интерфейсу RS485 к сети приборов СПТ961, СПТ961М, СПГ761-763, СПЕ542.

Конструктивно адаптер представляет собой законченное изделие, присоединяемое к COM-порту компьютера. На разъеме для подключения приборов используется два контакта. Адаптер обеспечивает гальваническое разделение компьютера и цепей интерфейса RS-485, выдерживающее напряжение 1500 вольт.

Приборы в сети объединяются двухпроводной линией связи, которая на аппаратном уровне соответствует стандарту RS485, а по логической организации представляет собой шину с маркерным доступом. Приборы в сети могут быть разнотипными. Конфигурация сети может быть шинной, звездообразной, древовидной. Скорость обмена в сети - от 300 до 4800 бит в секунду. Суммарная длина всех сегментов может достигать 10 км и более при соответствующем понижении скорости обмена и уменьшении числа подключаемых приборов. В сети обеспечивается информационный обмен между 30 абонентами. Абонентами могут быть, в том числе и другие компьютеры, подключенные к нему в свою очередь через адаптеры АПС79, АПС69 или АПС69М.1,2.

В отличие от выпускавшихся до сих пор адаптеров, АПС79 сам поддерживает процедуру маркерного доступа к шине (без участия программы на компьютере) и тем самым предоставляет более широкие возможности для самостоятельной разработки программ обмена пользователям приборов. Кроме того, адаптер является программируемым и позволяет в пределах сети по заданному списку передавать измеренные значения отдельных параметров, например, значения температуры и давления холодной воды, от одних приборов к другим. Обмен с приборами через адаптер АПС79 поддерживается программами СПСеть®, ПРОЛОГ и ОРС-сервер "ЛОГИКА" при работе с операционными системами Windows 98/2000/XP.
